USB3.0 FEBON264 PLUS 免驅CVBS AV composite類比擷取卡 超低延遲可在樹梅派使用

NT$ 3,779.00
- +
icon-bag Add to Cart
主頁

這一款是訴求影像低延遲

1. USB3.0 高速模式-> 可以輸出 mjpg /yuv

  條件: windows 8.1 , windows 10, ubuntu raspberry pi4 , mac osx  + USB3.0 XHCI


   YUV 輸出:影像延遲大概是0.02~0.05 sec +電視延遲 @樹梅派 Pi4 測試

   mjpg 輸出: 影像延遲0.05-0.12 sec +電視延遲  @樹梅派 Pi4 測試

電視延遲可能是0.02-0.05 sec ,這個數字我們無法測試出來


2.USB2.0 一般模式 : 只能輸出mjpg

    mjpg 輸出:影像延遲 0.05- 0.12 sec  @windows 測試

 mjpg 輸出:影像延遲 0.2 sec @樹莓派 pi2 測試

下圖是在樹莓派pi2 測試

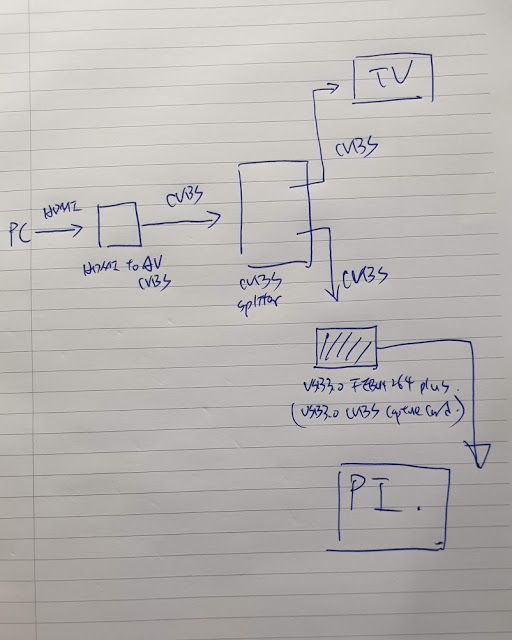

測試條件:

在電腦上打出一個碼表的軟體,精確度到0.01 sec

步驟1:將電腦的hdmi串接一個"hdmi轉CVBS"的盒子

步驟2: 將專出來的 CVBS 串接 "CVBS一進二出的盒子"

步驟3:  將分出來兩路 CVBS ,  分別接上 三星電視 及 另一路提供擷取卡擷取影像在樹梅派顯示器觀看

採用USB3.0   UVC CVBS擷取卡

樹梅派的顯示器也會看到碼表,
因為CVBS訊號經過擷取卡擷取後,在顯示器顯示

計算出電視出現的碼表和樹梅派螢幕的碼表的數字差異

經過實際實驗

擷取卡延遲 = 0.06sec +三星電視CVBS接口延遲
