FEBON手機影像豎屏擷取器

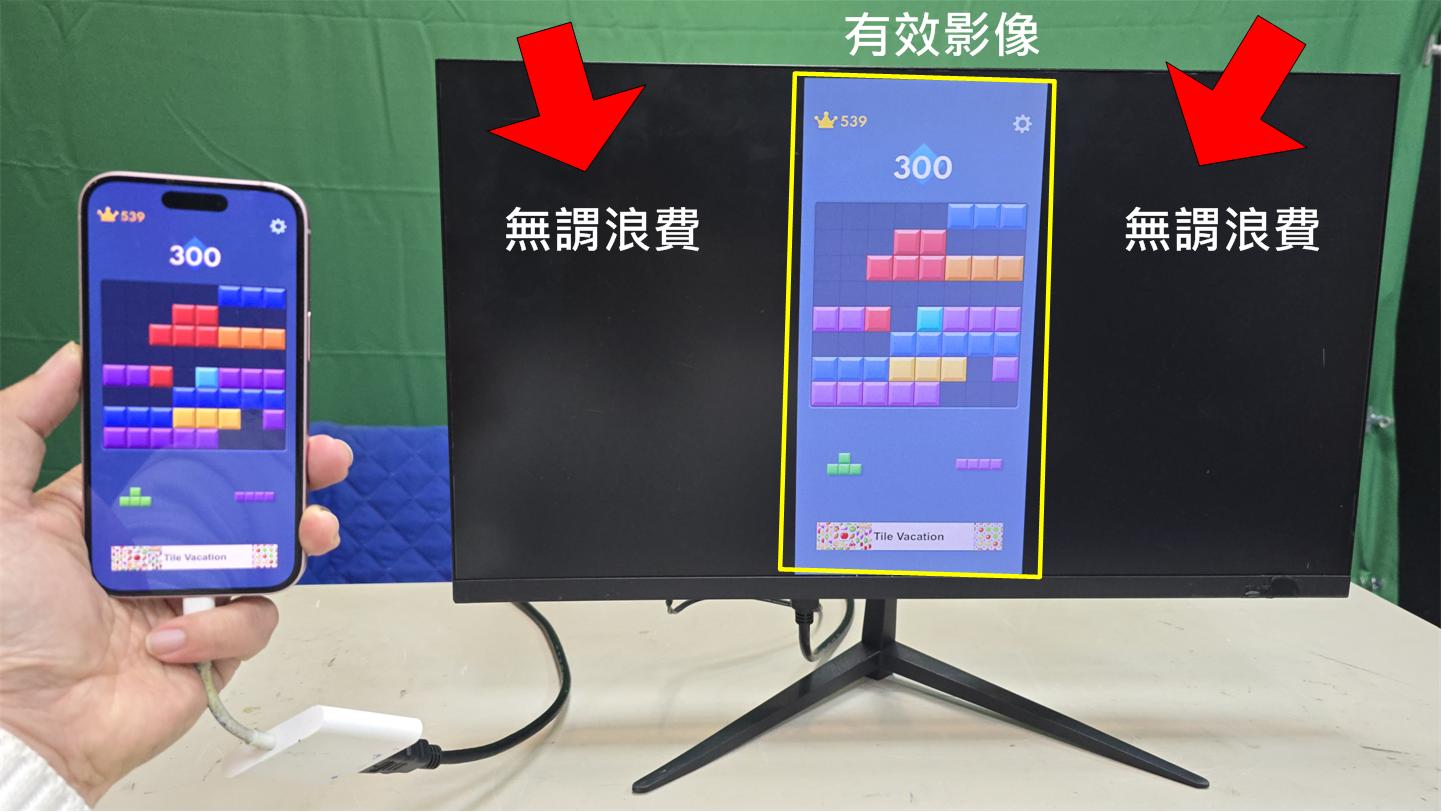

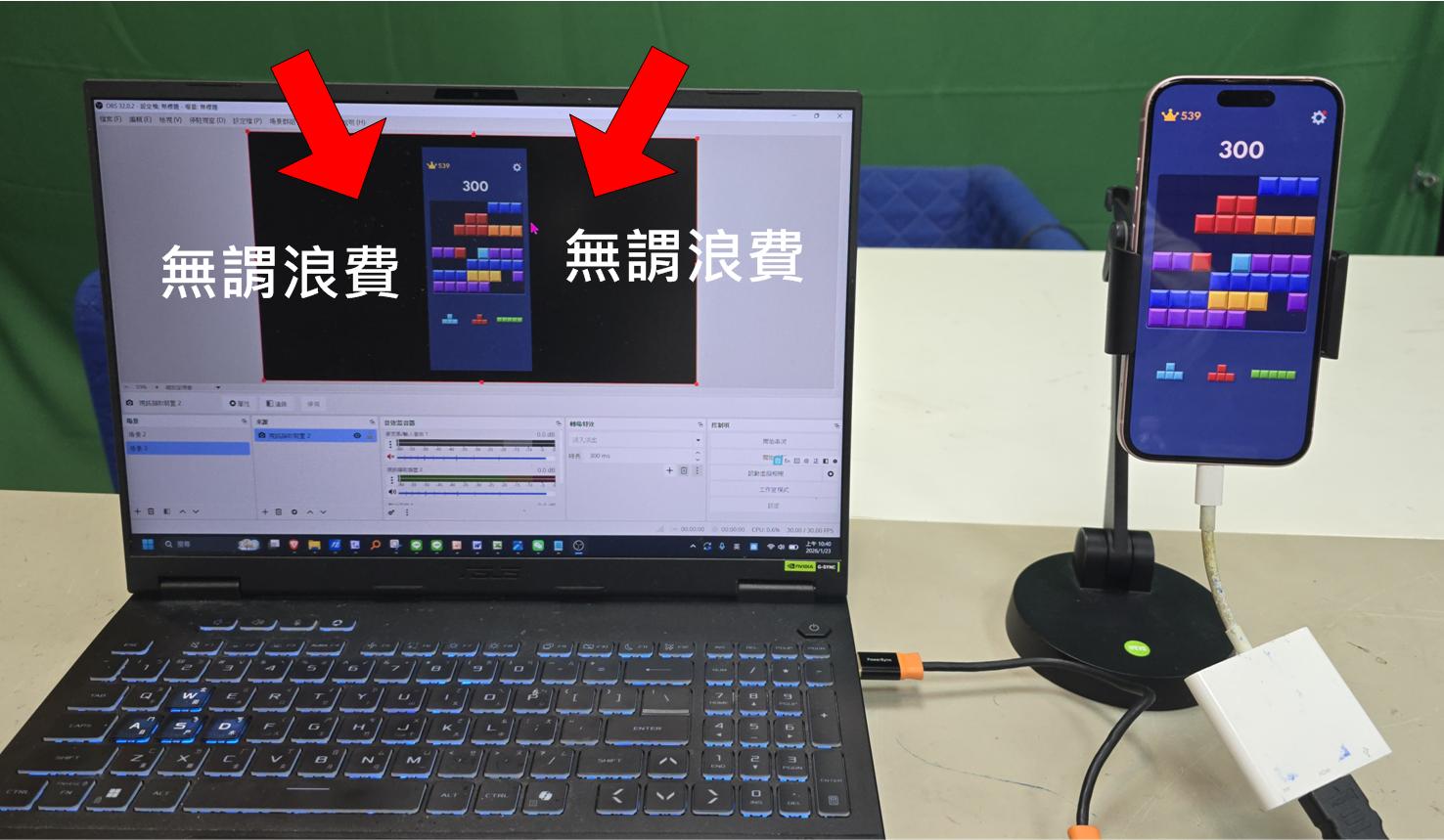

如果您採用傳統的USB-C HUB轉HDMI連接視訊出來，會發現只有低於1/3影像是有效影像
將這樣的hdmi視訊，透過hdmi擷取卡在OBS使用，亦要裁切超過2/3以上的無效區域
真實能使用的解析度不到 640X1080
為何採用FEBON手機影像豎屏擷取器
解決直播主的細微問題！關係到實況的真實解析度！

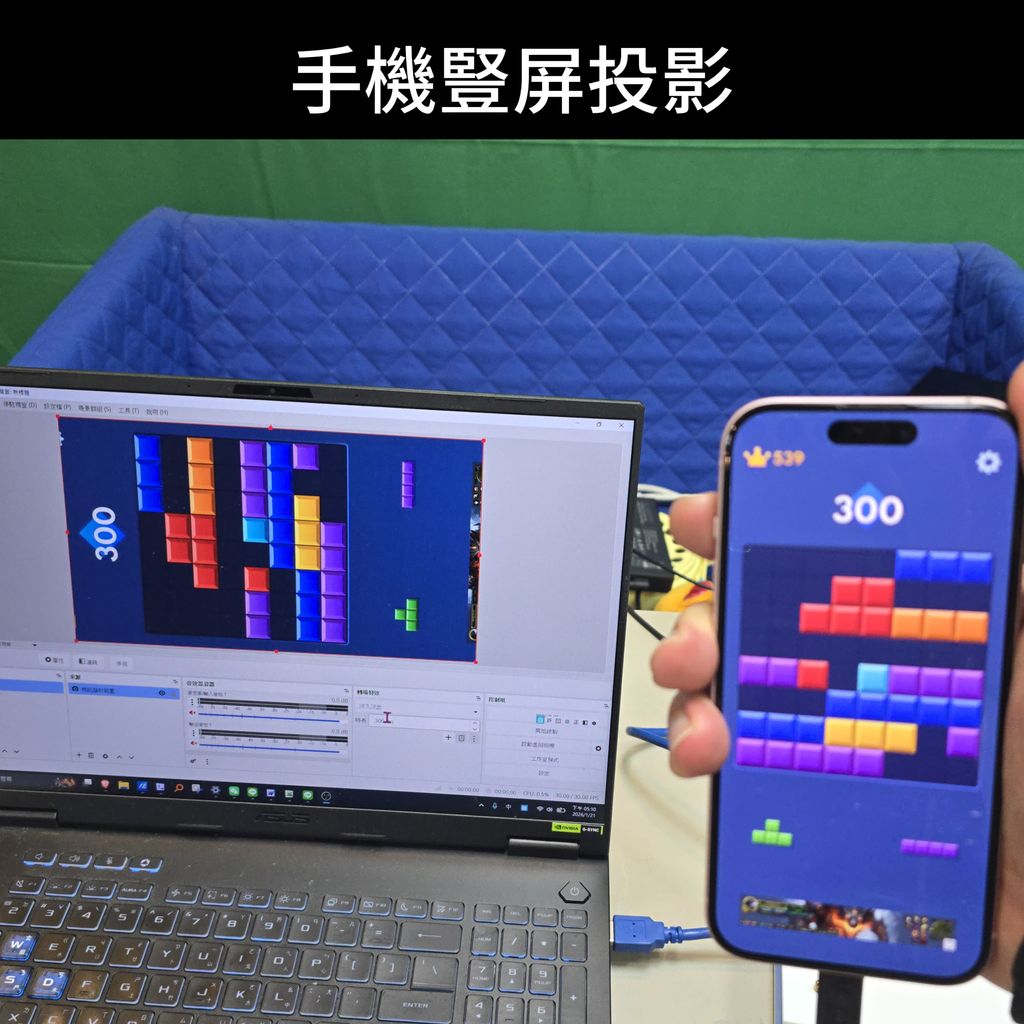

避免無謂的浪費, 手機必須要豎屏全螢幕輸出。這樣視訊進入電腦OBS才能獲得最大化的有效影像
基於這個邏輯，需要將手機轉成豎屏HDMI輸出。同理,進入OBS再將此影像轉90度
這樣的視訊解析度才會最好！

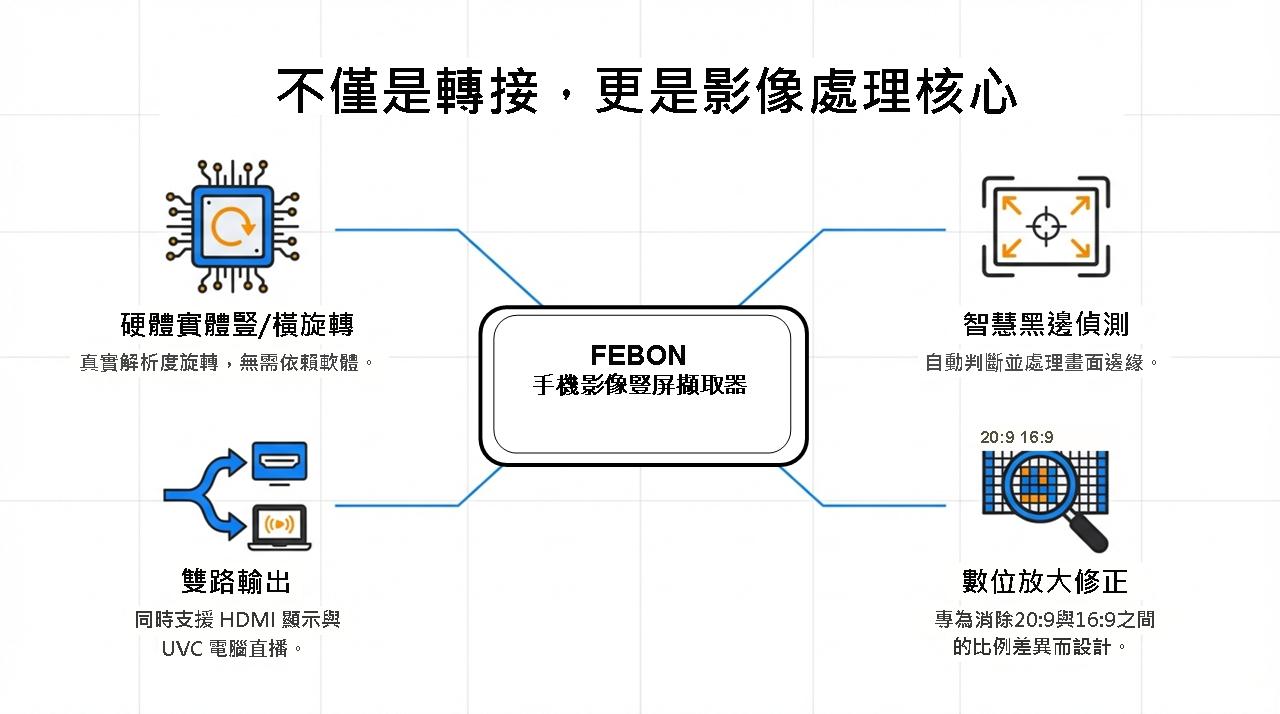

FEBON手機影像豎屏擷取器核心功能
產品規格：
支持手機有線連接
iPhone 7 ~ USB-C iPhone15 ,iPadOS13 ~18
iOS10~iOS18
above android6.0
支持無線投影 airplay ＆ miracast (不支持 chromecast)
HDMI IN : 最高接受 3840x2160
USB IN : android or iPhone / iPad
HDMI 輸出: default is 1920x1080. you can select it into 3840x2160
physical rotation:
採用物理方式呈現豎屏投影，有三種方式呈現。 建議選擇投影方式是在電視呈現最大的影像
VIDEO SWITCH / digital zoom
當確認投影方式時候，可以針對一點點左右黑邊進行數位放大修正，可以達成全螢幕投影至電視
有裁切模式 和 填滿模式
USB3.0 UVC輸出: 同時可接電腦直播
USB3.0 UVC 最高到 3840x2160 30fps NV12

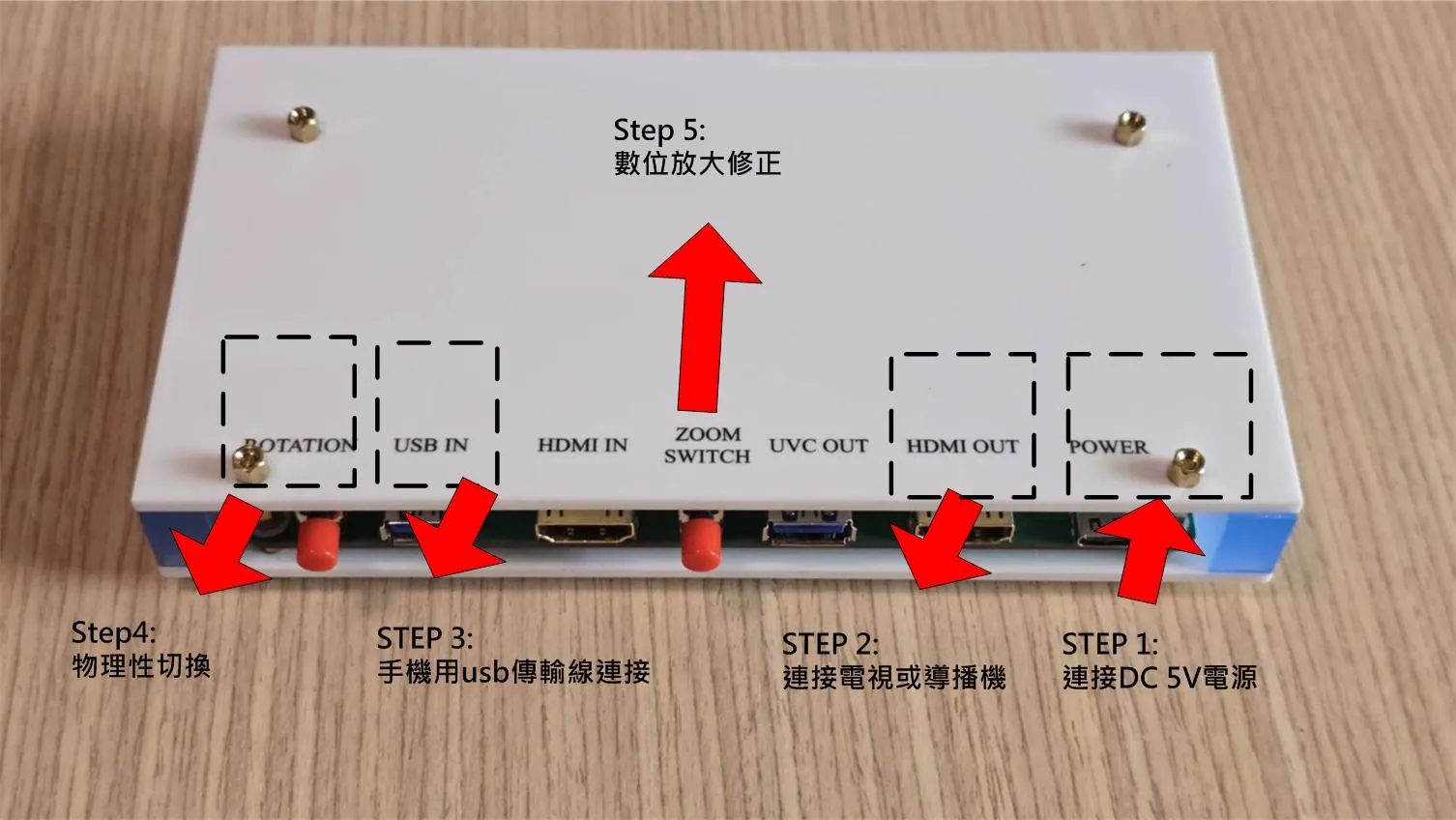

簡單的使用方式：
步驟1：連接DC 5V 電源
步驟2： 連接電視或視訊導播機 atem mini pro
步驟3： 手機用USB傳輸現連接

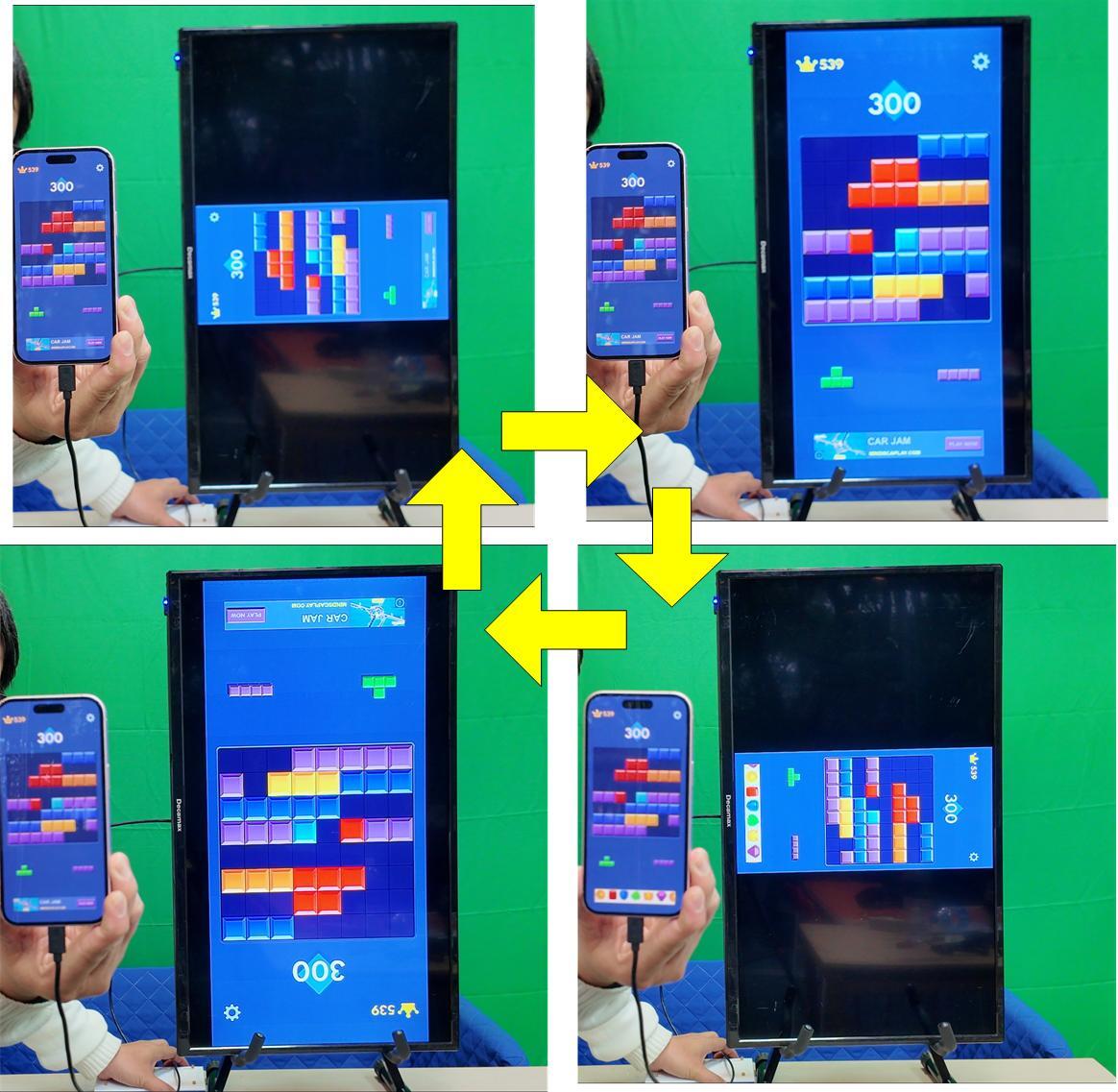

步驟4： 物理性切換
phsyical roataion：要三個主要方向的物理切換
硬體實體豎/橫旋轉
手機影像豎屏擷取器可完整解決手機投影至電視的各種細節問題。
首先，透過硬體物理實體旋轉(真實解析度)，可自由切換豎屏／橫屏投影模式。

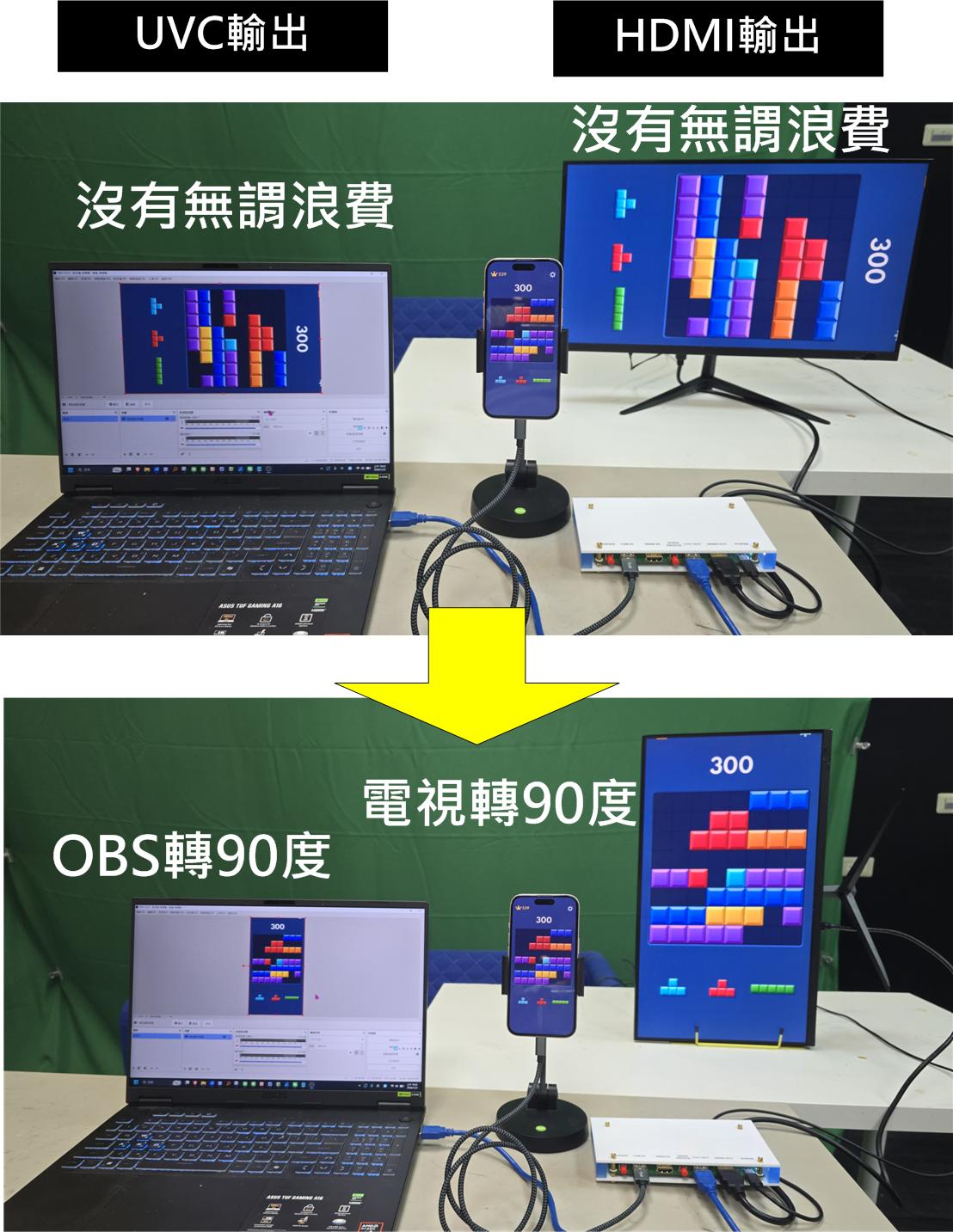

HDMI輸出和UVC輸出跟著一起連動
HDMI輸出:

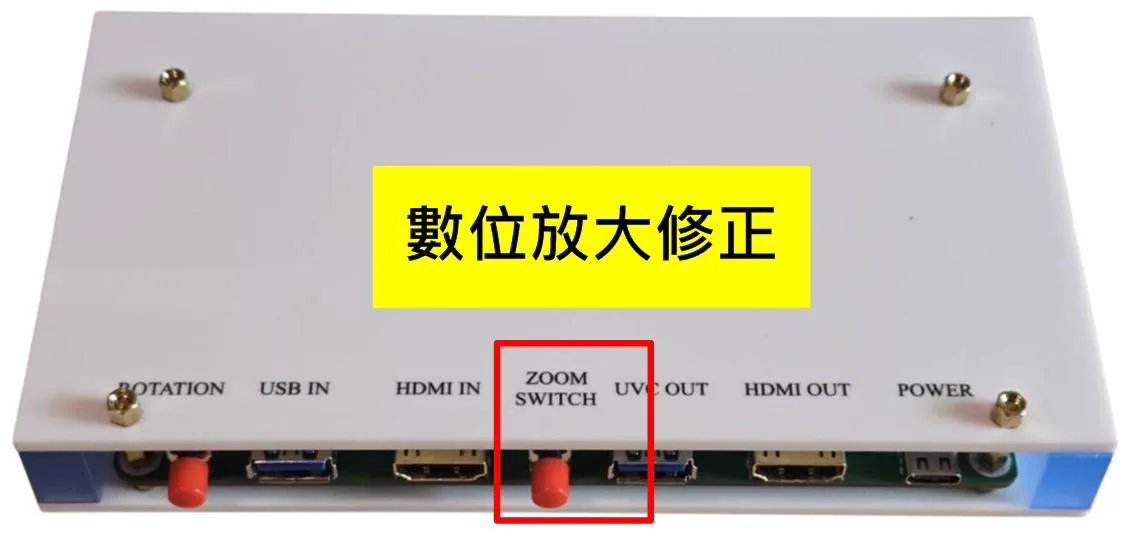

步驟5：數位放大修正
數位放大是採用數位影像處理方式，將上圖的一點點左右黑邊去除掉
有兩種方式去除
1. 裁切模式： 裁切部分的視角，滿足全螢幕呈現。維持正確文字圖像的比例，犧牲了部分視角
2. 填滿模式： 將影像拉撐，將黑邊去除。沒有裁切任何視角，犧牲了文字圖像的比例
自動黑邊偵測

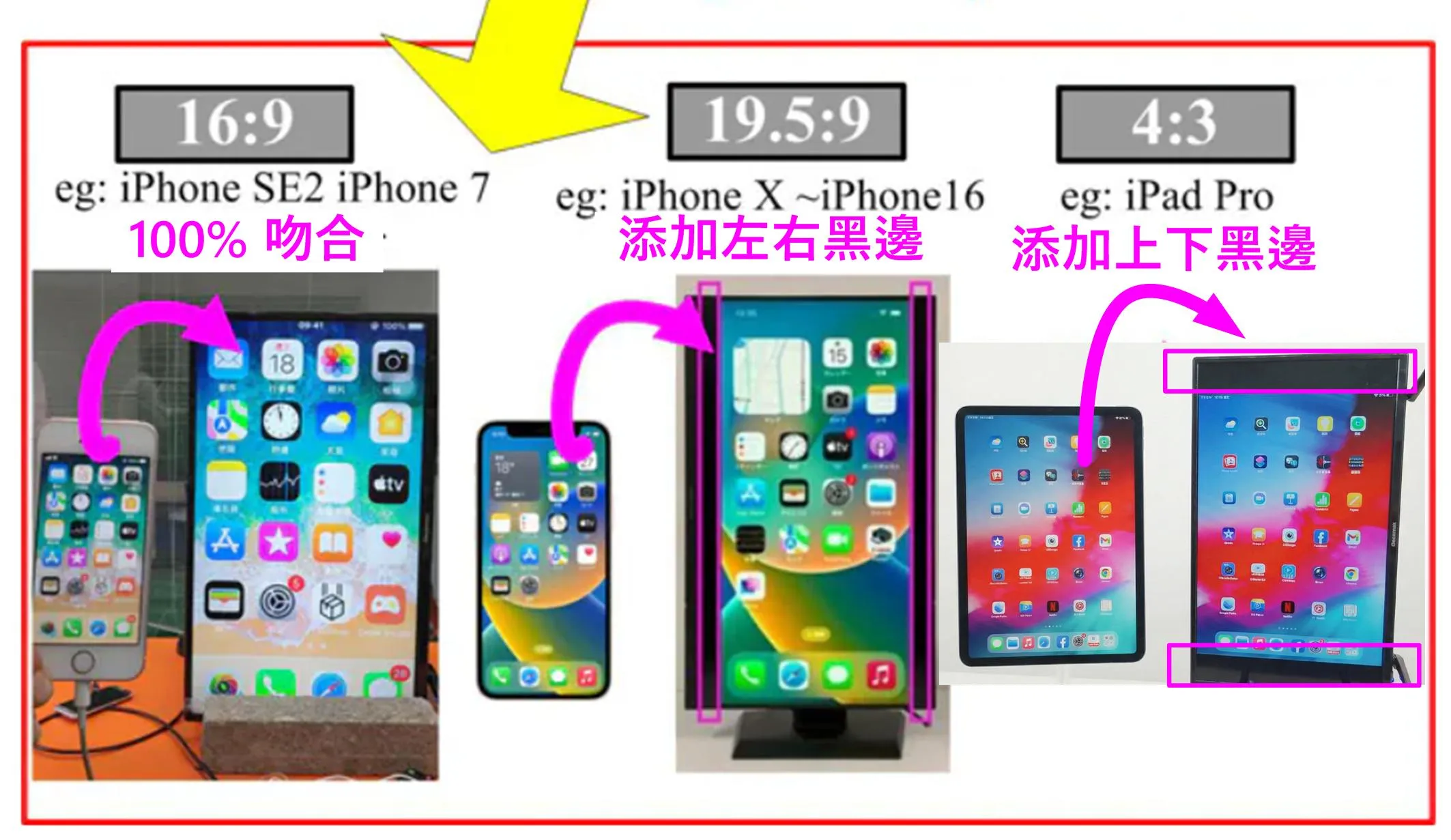

然而，由於目前主流手機多為 20:9 螢幕比例，而電視仍為 16:9，即使旋轉後，畫面仍可能出現些許左右黑邊(原始模式)。
本轉換器內建 智慧黑邊偵測與自動裁切技術，能針對極小的左右黑邊進行即時判斷，
自動裁切，數位放大方式呈現更滿框的畫面。

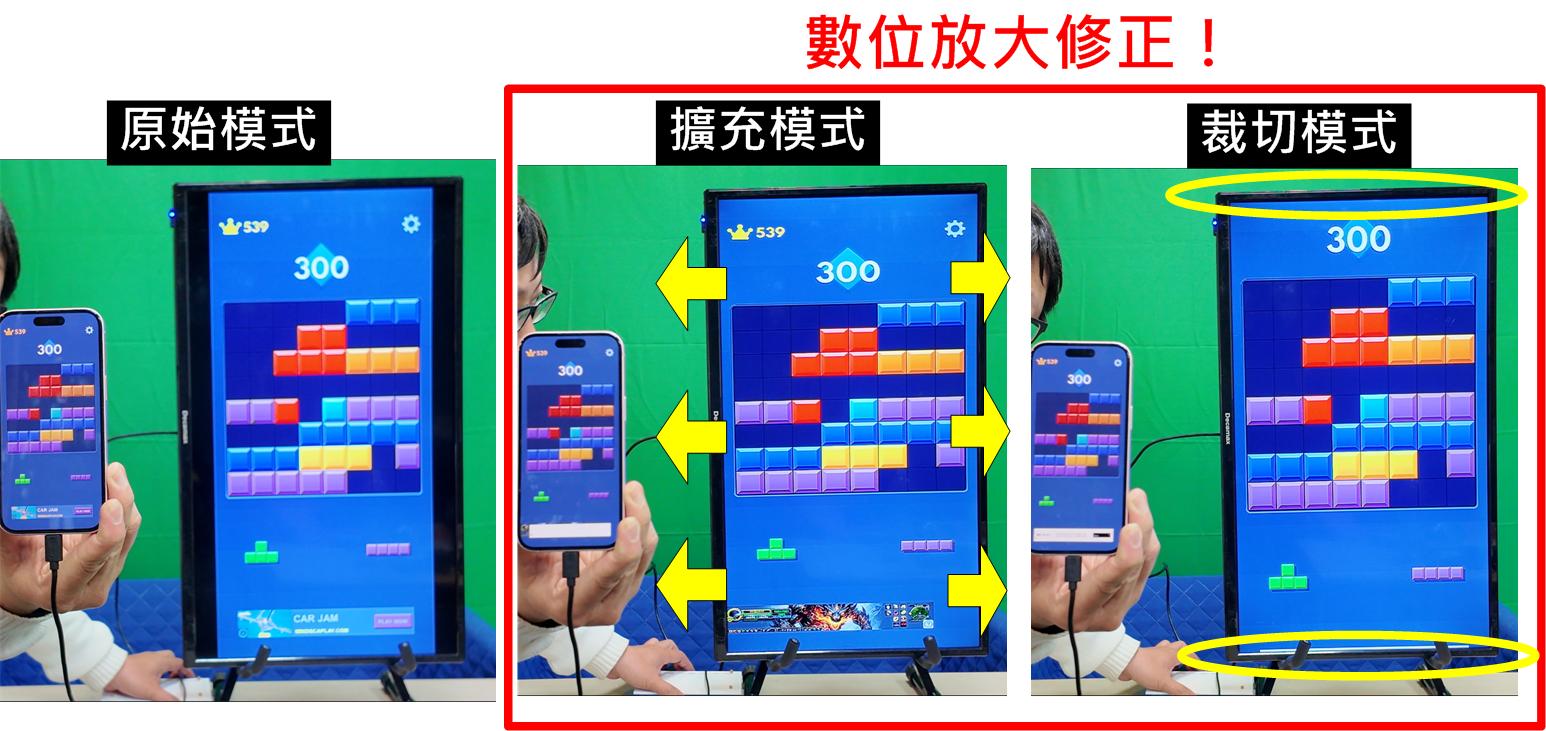

數位放大修正
並提供原始模式 裁切模式 與 填滿模式 可自由切換，滿足不同投影需求。

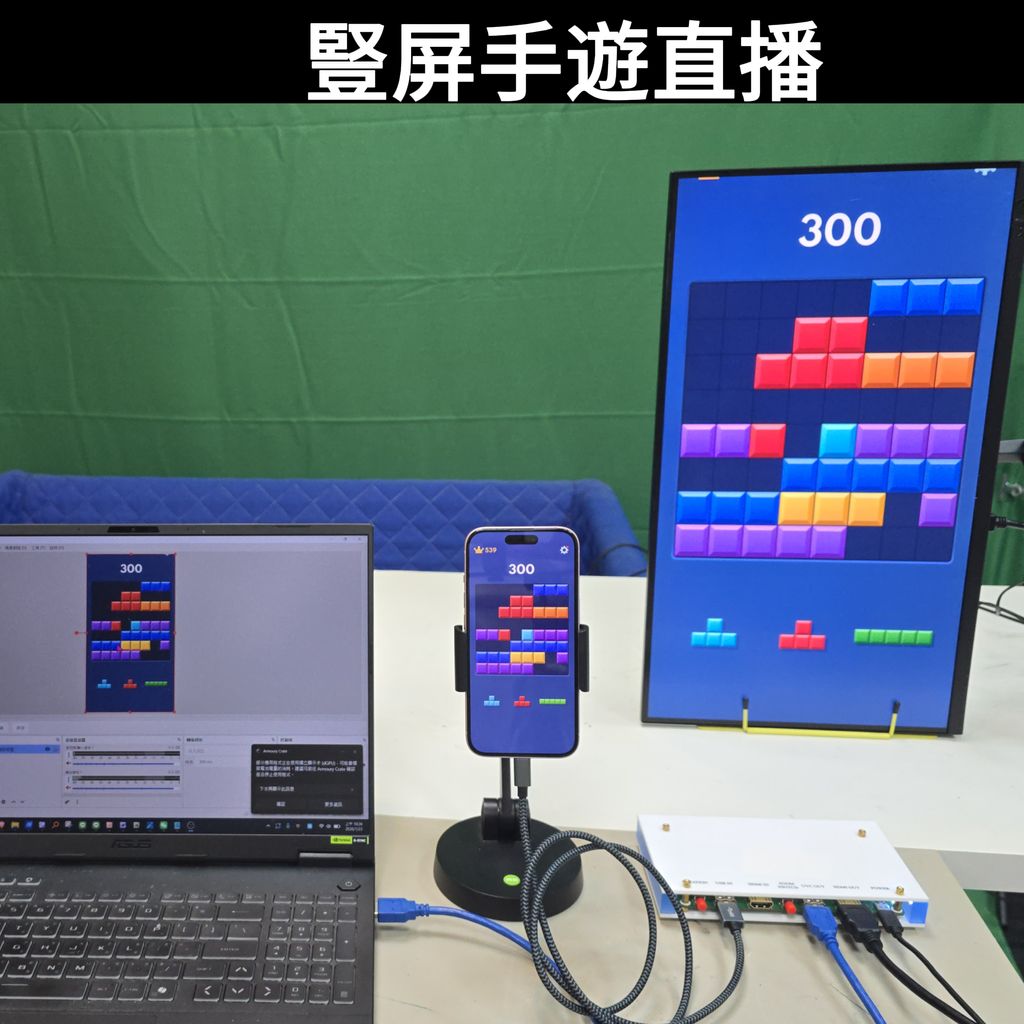

手機遊戲的直播應用，建議採用裁切模式

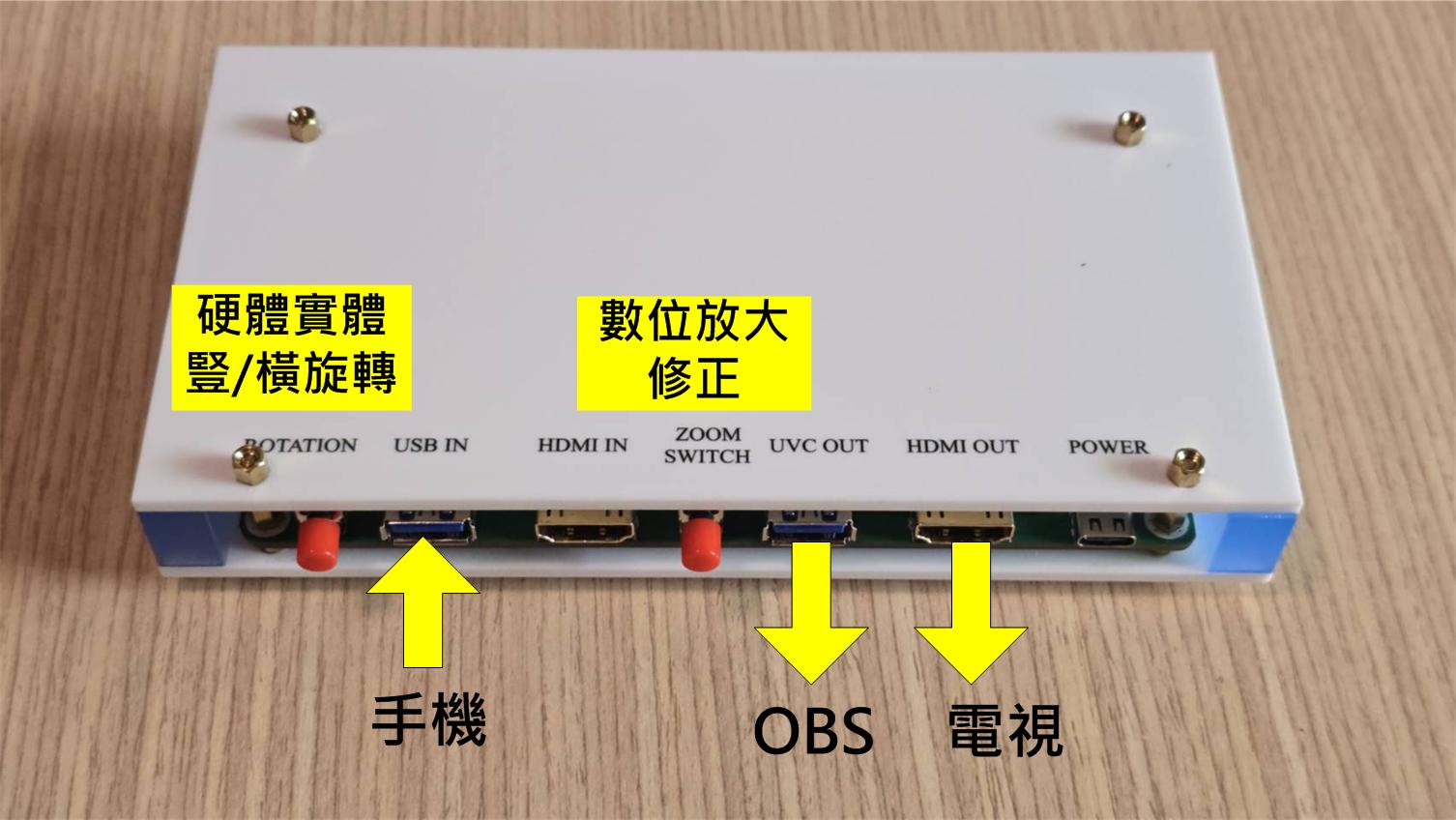

雙路輸出
建議採用裁切模式。視訊的文字比例維持正常

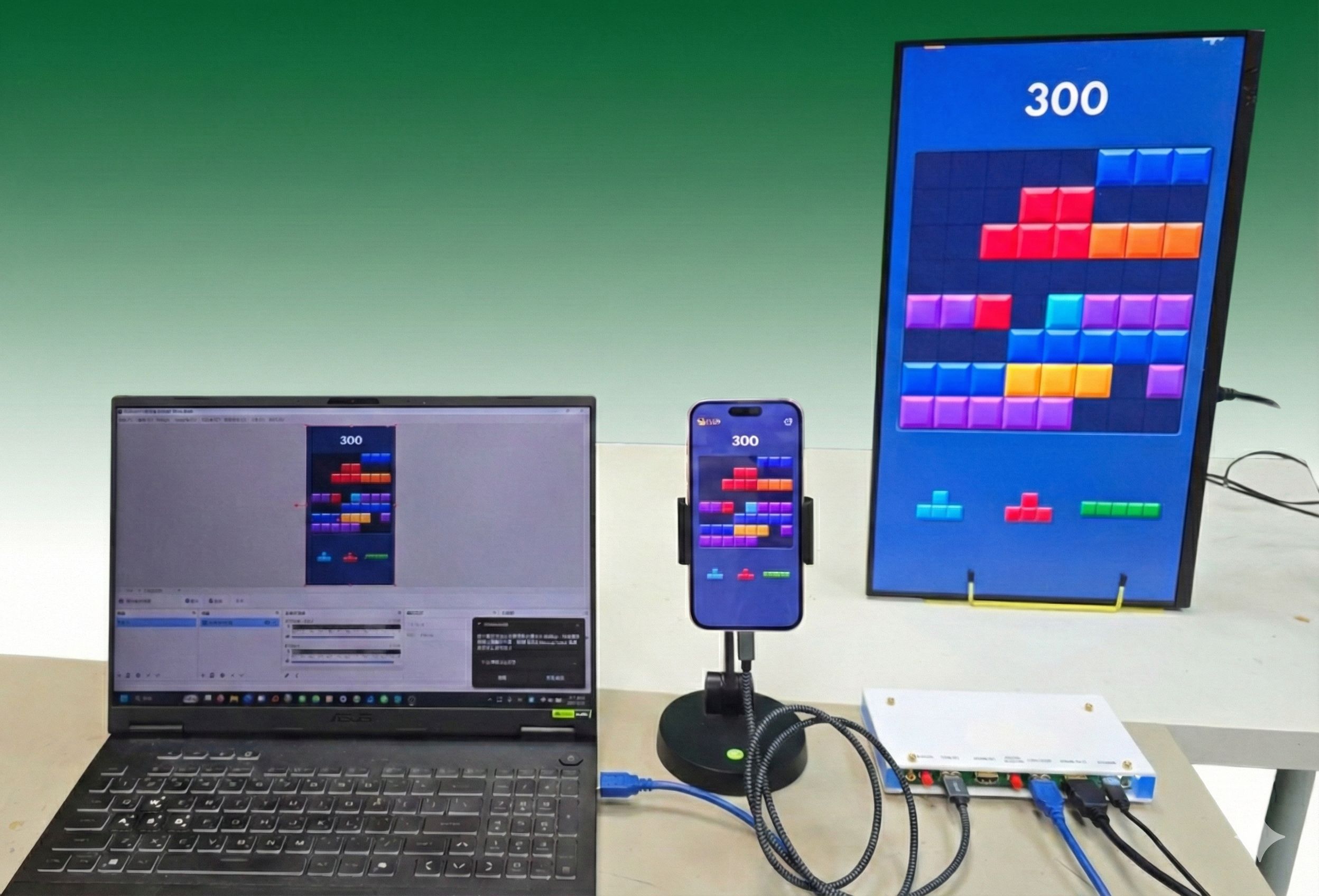

此轉換器內建視訊擷取卡功能。透過 USB-A傳輸線，連接電腦OBS STUDIO亦可同時連接電視

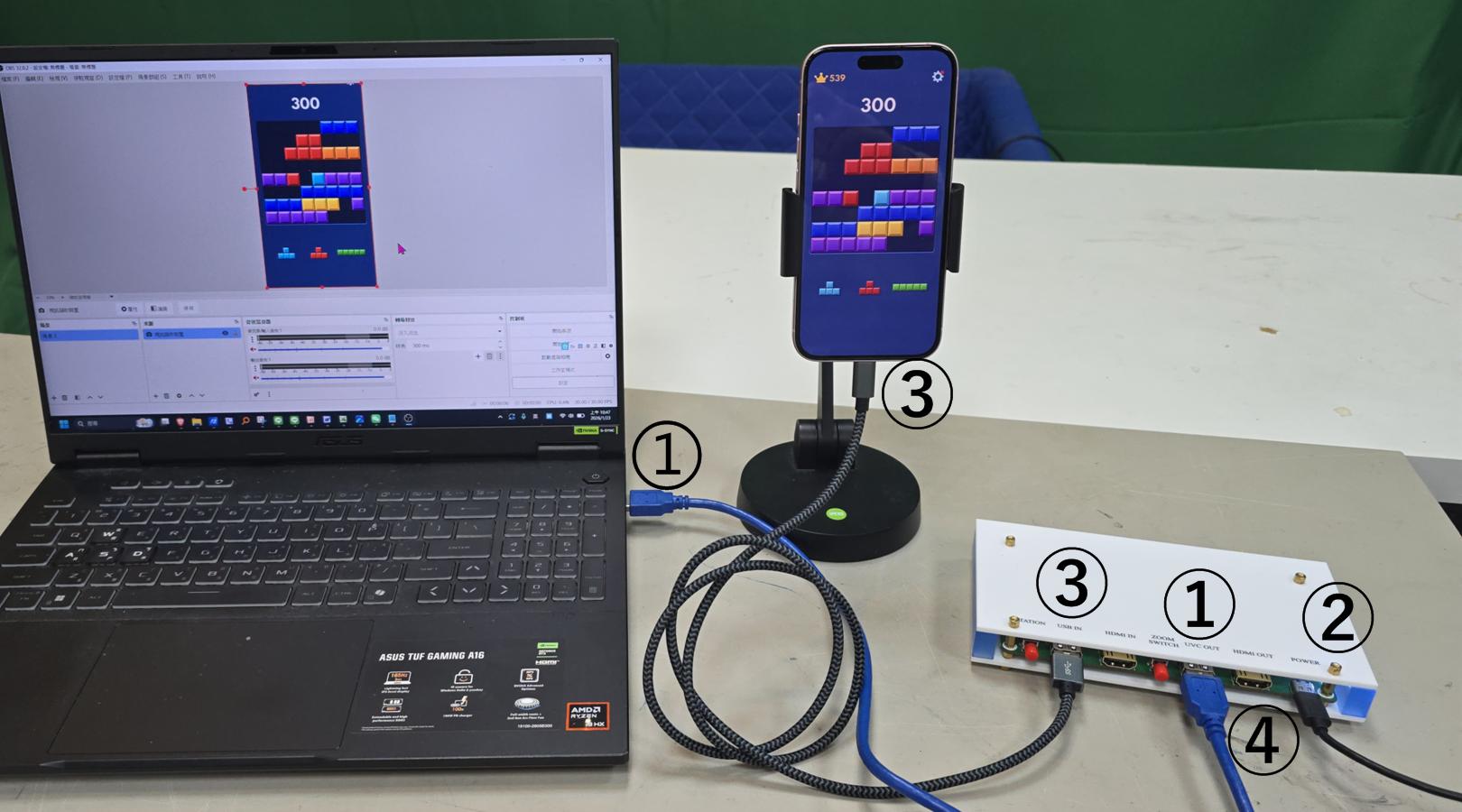

連接OBS的順序如下
步驟1. USB-A對USB-A 傳輸線先連接電腦和轉換器
步驟2. 再連接DC 5V 電源
步驟3. 連接手機usb數據線
步驟4 也可以接電視螢幕
